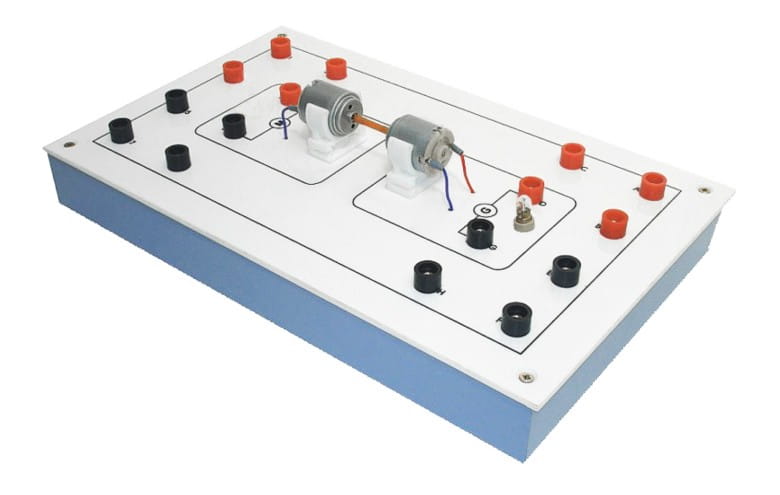

Silnik prądu stałego, moduł ćwiczeniowy

Model dydaktyczny służy do pokazywania budowy prądnicy i silnika na prąd stały i wyjaśnia zasadę ich działania. Pomoc dydaktyczna ma konstrukcję, pozwalającą dostrzec wszystkie części składowe modelu prądnicy.

Model służy do pokazywania budowy silnika na prąd stały oraz wyjaśnia zasady jego działania. Silnik może pracować jako bocznicowy i jako szeregowy. Konstrukcja modelu jest taka, że widoczne są wszystkie jego części. W silniku zastosowano również urządzenie do obracania szczotek o pewien kąt.

Układ składa się z obwodu zasilającego oraz trzech niezależnych gałęzi o charakterze: rezystancyjnym, indukcyjnym i pojemnościowym. Konstrukcja przyrządu umożliwia ich łączenie równolegle, szeregowo bądź szeregowo-równolegle. Każda gałąź obwodu R,L,C posiada własne źródło światła zwiększające widoczność charakteru obwodu w zależności od rodzaju obciążenia.

Układ pozwala przeprowadzić praktyczne ćwiczenia z zakresu prostych obwodów elektrycznych i zapoznać się z charakterem połączeń szeregowych. Przyrząd zawiera dipole w postaci opornika, diody i żarówki. Liczne gniazda pozwalają na przyłączenie instrumentów pomiarowych.
Wymiary: 310mm x 190mm x 55mm

Rozbudowany zestaw pomocy naukowych umożliwiających konstruowanie układów, za pomocą których możemy wywołać i wielokrotnie powtarzać zjawiska fizyczne z dziedziny magnetyzmu i elektryczności. Zestaw umożliwia złożenie silnika prądu stałego z podstawowych elementów tj. stojan, wirnik, cewka, zwora oraz instrumentów pomiarowych tj. model  miernika elektromagnetycznego i magnetoelektrycznego, składającego się m.in. z cewki, skali i wskazówki z łożyskiem. Uczniowie mają możliwość nie tylko obserwować działanie modeli ale również konstruować działające modele urządzeń elektrycznych bazując na elementach dostarczonych w ramach zestawu.

Duże cewki z otworami przelotowymi 29 x 29 mm do osadzenia rdzenia oraz wymiarach karkasu 54 x 68 x 45 mm pozwalają na demonstrację samodzielnie złożonego modelu na forum całej klasy. Rdzeń ze zworą to dwuelementowy składnik budowy wszelkich obwodów elektrycznych, w których występuje transformacja napięcia. Zarówno rdzeń jak i zwora wykonane są z kształtek wykrajanych ze specjalnej blachy transformatorowej, uformowanych i połączonych w zwarty blok. Ich duże rozmiary 92 x 74 x 28 mm oraz 92 x 28 x 28 mm (zwora) pozwalają demonstrować zasadę działania całej klasie. Elementy wykonane są z trwałych solidnych materiałów. Waga rdzenia ze zworą wynosi 1,55kg.

Instrukcja obejmuje 52 ćwiczenia z m.in. następujących tematów: magnesy i pole magnetyczne, opór elektryczny, indukcja elektromagnetyczna, elektroliza, czy odnawialne źródła energii. Liczba ćwiczeń może być znacznie rozszerzona przez modyfikację pewnych układów.
