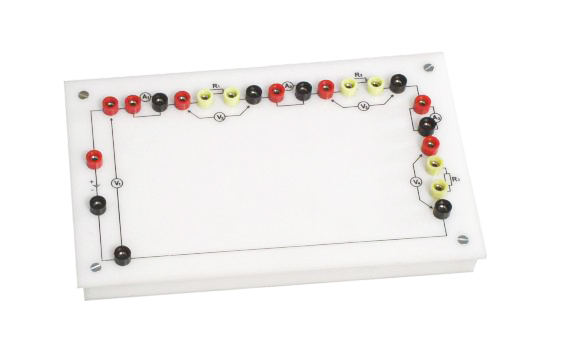

Obwód szeregowy

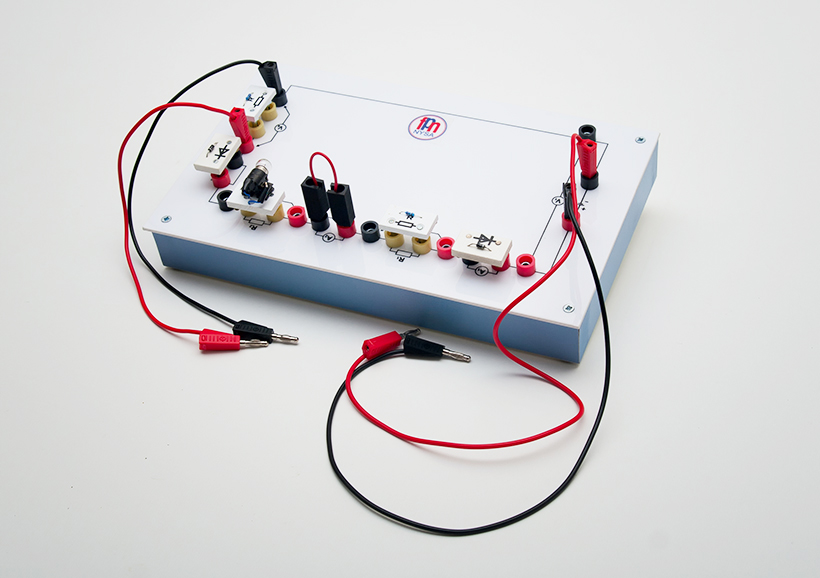

Układ pozwala przeprowadzić praktyczne ćwiczenia z zakresu prostych obwodów elektrycznych i zapoznać się z charakterem połączeń równoległych. Przyrząd zawiera dipole w postaci opornika, diody i żarówki. Liczne gniazda pozwalają na przyłączenie instrumentów pomiarowych.

Wymiary: 310 x 190 x 55 mm

Układ dwóch silników prądu stałego, połączonych trwale za pośrednictwem osi napędowych. Szereg gniazd 4 mm wyprowadzonych na na obudowie umożliwia niezależne zasilanie jednostek oraz połączenie z przyrządami pomiarowymi i innymi urządzeniami modułowymi wykorzystywanymi w doświadczeniach z elektryczności. Uczeń może zapoznać się doświadczalnie z pojęciem pracy zespołowej silników oraz pracy w układzie silnik-prądnica.

Zestaw zawierający pomoce dydaktyczne wykorzystywane przy realizacji obowiązującego minimum programowego z elektrostatyki. Duża puszka elektrometru o wymiarach 20x20x6cm pozwala na demonstrację na forum całej klasy. Tematyka doświadczeń obejmuje następujące zagadnienia: elektryzowanie przez tarcie; oddziaływanie ciał naelektryzowanych; pojemność kondensatora; doświadczenia z elektrometrem; zjawisko indukcji elektrostatycznej i inne.

Części składowe zestawu to: 2 duże elektrometry o wymiarach puszki 20x20x6cm; 2 statywy izolacyjne - na izolacyjnej podstawie osadzony jest słupek dielektryczny wykonany z bezbarwnego szkła o średnicy 15 mm, zakończony stalowym, zabezpieczonym galwanicznie gniazdem mocującym dolnym i górnym (roboczym), służącym do uchwycenia izolowanych elementów; elektrofor (fi200 mm) z dodatkową metalową płytą (fi170 mm); płyty z izolacyjnymi uchwytami: metalowa fi200mm, winidurowa fi200mm, ze szkła organicznego fi200mm,  szklana (bez uchwytu) 200x200mm; 2 wahadło elektryczne z kulkami styropianowymi fi 15mm; neonówka; statyw montażowy; rozbrajacz; komplet lasek do elektryzowania: 2 laski szklane  (lub akrylowe), 2 laski winidurowe; podstawa obrotowa do lasek; 6 przewodów bananowych 4 mm do łączenia piętrowego; 4 uchwyty krokodylkowe na przewody bananowe 4 mm; folia aluminiowa; nici; 2 metalowe kulki fi24mm z łącznikami.

Rozbudowany zestaw pomocy naukowych umożliwiających konstruowanie układów, za pomocą których możemy wywołać i wielokrotnie powtarzać zjawiska fizyczne z dziedziny magnetyzmu i elektryczności. Zestaw umożliwia złożenie silnika prądu stałego z podstawowych elementów tj. stojan, wirnik, cewka, zwora oraz instrumentów pomiarowych tj. model  miernika elektromagnetycznego i magnetoelektrycznego, składającego się m.in. z cewki, skali i wskazówki z łożyskiem. Uczniowie mają możliwość nie tylko obserwować działanie modeli ale również konstruować działające modele urządzeń elektrycznych bazując na elementach dostarczonych w ramach zestawu.

Duże cewki z otworami przelotowymi 29 x 29 mm do osadzenia rdzenia oraz wymiarach karkasu 54 x 68 x 45 mm pozwalają na demonstrację samodzielnie złożonego modelu na forum całej klasy. Rdzeń ze zworą to dwuelementowy składnik budowy wszelkich obwodów elektrycznych, w których występuje transformacja napięcia. Zarówno rdzeń jak i zwora wykonane są z kształtek wykrajanych ze specjalnej blachy transformatorowej, uformowanych i połączonych w zwarty blok. Ich duże rozmiary 92 x 74 x 28 mm oraz 92 x 28 x 28 mm (zwora) pozwalają demonstrować zasadę działania całej klasie. Elementy wykonane są z trwałych solidnych materiałów. Waga rdzenia ze zworą wynosi 1,55kg.

Instrukcja obejmuje 52 ćwiczenia z m.in. następujących tematów: magnesy i pole magnetyczne, opór elektryczny, indukcja elektromagnetyczna, elektroliza, czy odnawialne źródła energii. Liczba ćwiczeń może być znacznie rozszerzona przez modyfikację pewnych układów.

Łącząc elementy zestawu można na podstawie schematów budować obwody elektryczne z wykorzystaniem modeli urządzeń elektro-mechanicznych. Konstrukcja modeli pozwala na demonstrację zasady działania podstawowych komponentów wielu urządzeń wykorzystywanych w życiu codziennym.

Zawartość zestawu:

1. gong,
2. przekaźnik elektryczny,
3. wyłącznik przeciążeniowy,
4. wyłącznik bimetaliczny,
5. model grzejnika,
6. wyłączniki,
7. przycisk dzwonkowy,
8. żarówki na podstawce,
9. przewody

Załączona instrukcja zawiera opis czterech bazowych zagadnień, tj. wyłącznik przeciążeniowy, wyłącznik termobimetaliczny, gong elektryczny i przekaźnik elektromagnetyczny.

 Zestaw konstrukcyjny przeznaczony jest do wykorzystania w szkole podstawowej na zajęciach z techniki.
