Prądnica - silnik

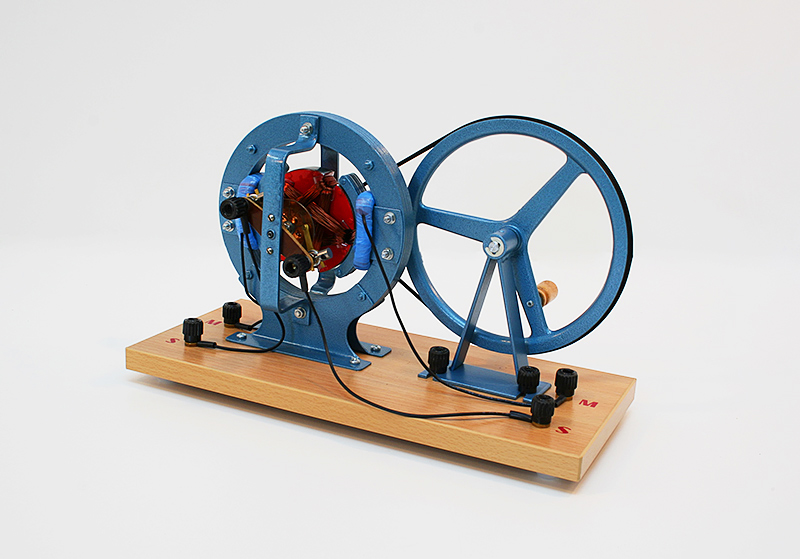

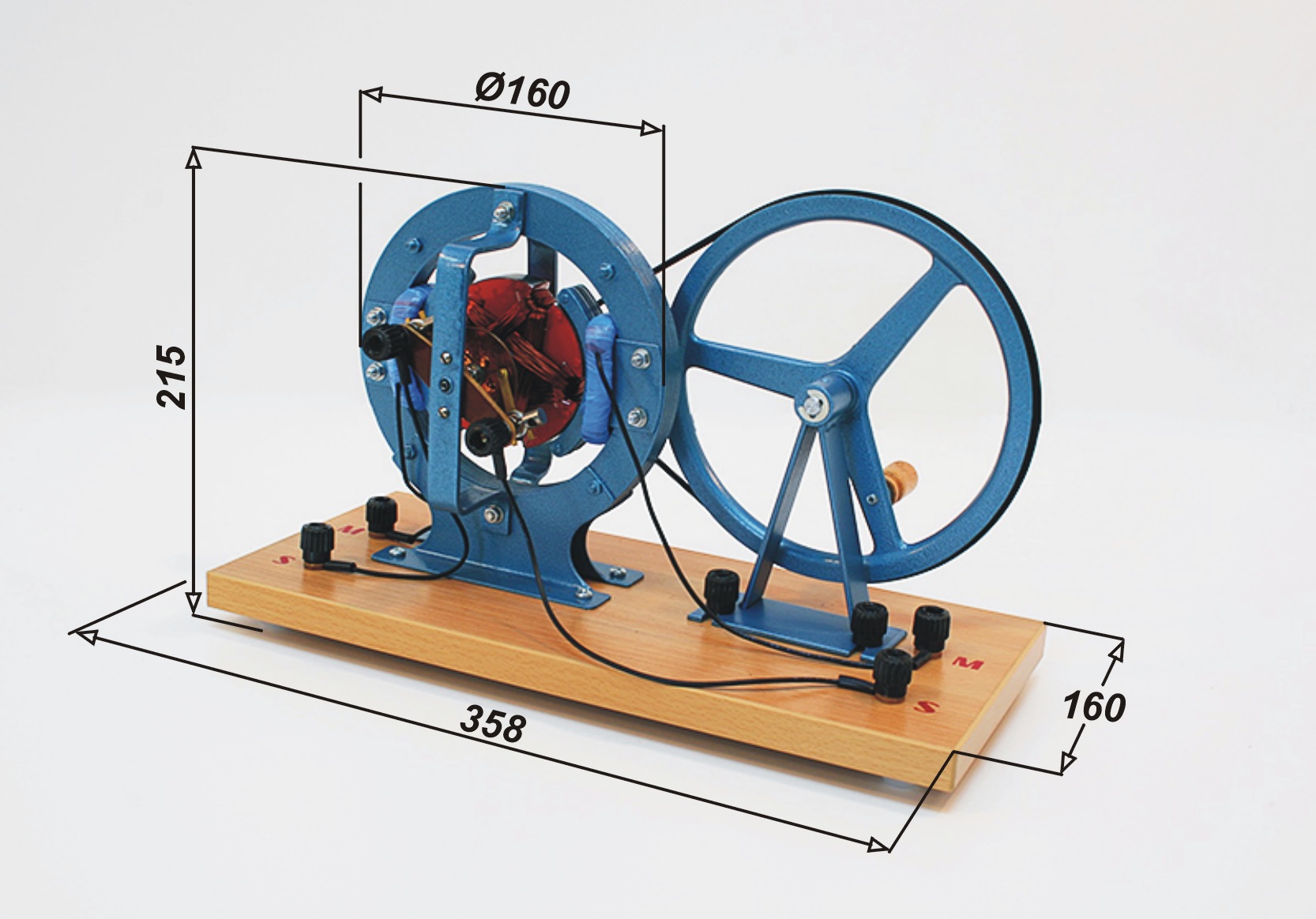

Model służy do pokazywania budowy silnika na prąd stały oraz wyjaśnia zasady jego działania. Silnik może pracować jako bocznicowy i jako szeregowy. Konstrukcja modelu jest taka, że widoczne są wszystkie jego części. W silniku zastosowano również urządzenie do obracania szczotek o pewien kąt.

Model ułatwia wyjaśnienie zasady budowy generatora prądu trójfazowego oraz generację tego prądu. Za pomocą modelu można zapoznać się ze sposobami kojarzenia faz generatora, z jego właściwościami w stanie nieskojarzonym i skojarzonym w trójkąt i gwiazdę oraz demonstrować wirujące pole magnetyczne.
Do kompletu należy również: tablica demonstracyjna; przyrząd do pokazu wirującego pola magnetycznego; wirnik.

Demonstracyjny model silnika i generatora elektrycznego w przystępny sposób ilustruje zasadę działania obu tych urządzeń.

Oferowana pomoc dydaktyczna składa się z solidnej plastikowej podstawy i umieszczonego na niej statora (stojan). Stator wykonany z ferromagnetycznej blachy pomalowanej dwukolorowo: w przypadku zasilania napięciem stałym daje możliwość wizualizacji pola magnetycznego. Cewki (doprowadzenia na stałe połączone - połączenia solenoidów szeregowe) do wytwarzania pola magnetycznego wbudowane są w stator. Na górze statora znajdują się gniazda widełkowe, które doprowadzają zasilanie do elektromagnesu. Wewnątrz statora znajduje się oś z wirnikiem, który stanowi cewka w kształcie prostokąta owinięta taśma izolacyjna również dwukolorowo. Na osi znajduje się korbka i komutator.

Działający model znanego generatora Van de Graaffa, stosowanego do wytwarzania ładunków elektrycznych o napięciu rzędu kilku MVoltów.

W przyrządzie zastosowano czaszę kulistą z mosiężnej blachy niklowanej o średnicy ok. 260 mm. W zestawie znajduje się konduktor kulisty na izolowanej rączce oraz młynek Franklina i miotełka. Napęd ręczny.

Duża cewka demonstracyjna o wymiarach przelotowych do osadzenia rdzenia 29mm x 29mm oraz wymiarach karkasu 54mm x 68mm x 45mm pozwala na demonstrację na forum całej klasy.

ilość zwojów: 8600
średnica: 0,16 mm
indukcyjność: 2,15 H
natężenie: 0,07 A
ciężar: 0,22 kg

Transformator rozbieralny służy do wielu doświadczeń na lekcjach fizyki w szkołach podstawowych i średnich. Umożliwia zapoznanie się z budowa i zasadą działania transformatora, oraz przeprowadzenie doświadczeń: z pierścieniami, z wirującym polem magnetycznym, wahadłem Waltenhofena, obwodami rezonansowymi, spawaniem i topieniem metali. Uczniowie samodzielnie konstruują urządzenia i modele bazując na rysunkach zawartych w instrukcji.

Duże cewki z otworami przelotowymi 29 x 29 mm do osadzenia rdzenia oraz wymiarach karkasu 54 x 68 x 45 mm pozwalają na demonstrację samodzielnie złożonego modelu na forum całej klasy. Rdzeń ze zworą to dwuelementowy składnik budowy wszelkich obwodów elektrycznych, w których występuje transformacja napięcia. Zarówno rdzeń jak i zwora wykonane są z kształtek wykrajanych ze specjalnej blachy transformatorowej, uformowanych i połączonych w zwarty blok. Ich duże rozmiary 92 x 74 x 28 mm oraz 92 x 28 x 28 mm (zwora) pozwalają demonstrować zasadę działania całej klasie. Elementy wykonane są z trwałych solidnych materiałów. Waga rdzenia ze zworą wynosi 1,55kg.

Rozbudowany zestaw pomocy naukowych umożliwiających konstruowanie układów, za pomocą których możemy wywołać i wielokrotnie powtarzać zjawiska fizyczne z dziedziny magnetyzmu i elektryczności. Zestaw umożliwia złożenie silnika prądu stałego z podstawowych elementów tj. stojan, wirnik, cewka, zwora oraz instrumentów pomiarowych tj. model  miernika elektromagnetycznego i magnetoelektrycznego, składającego się m.in. z cewki, skali i wskazówki z łożyskiem. Uczniowie mają możliwość nie tylko obserwować działanie modeli ale również konstruować działające modele urządzeń elektrycznych bazując na elementach dostarczonych w ramach zestawu.

Duże cewki z otworami przelotowymi 29 x 29 mm do osadzenia rdzenia oraz wymiarach karkasu 54 x 68 x 45 mm pozwalają na demonstrację samodzielnie złożonego modelu na forum całej klasy. Rdzeń ze zworą to dwuelementowy składnik budowy wszelkich obwodów elektrycznych, w których występuje transformacja napięcia. Zarówno rdzeń jak i zwora wykonane są z kształtek wykrajanych ze specjalnej blachy transformatorowej, uformowanych i połączonych w zwarty blok. Ich duże rozmiary 92 x 74 x 28 mm oraz 92 x 28 x 28 mm (zwora) pozwalają demonstrować zasadę działania całej klasie. Elementy wykonane są z trwałych solidnych materiałów. Waga rdzenia ze zworą wynosi 1,55kg.

Instrukcja obejmuje 52 ćwiczenia z m.in. następujących tematów: magnesy i pole magnetyczne, opór elektryczny, indukcja elektromagnetyczna, elektroliza, czy odnawialne źródła energii. Liczba ćwiczeń może być znacznie rozszerzona przez modyfikację pewnych układów.
