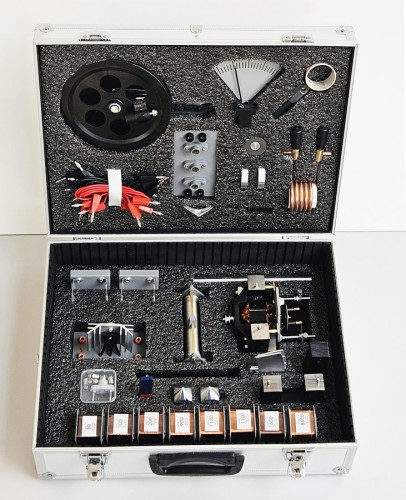

Transformator składany prądnica silnik - budowa i zasada działania

Zestaw pomocy naukowych służący do pokazów i ćwiczeń z dziedziny magnetyzmu i elektryczności, indukcji elektromagnetycznej oraz budowy i zasad działania silników i prądnic. Konstrukcja zestawu umożliwia wielokrotne użycie elementów wyrobu w różnych zestawieniach. Uczniowie samodzielnie konstruują urządzenia i modele bazując na schematach i opisach zawartych w instrukcji. Zestaw umożliwia złożenie m.in. silnika prądu stałego z podstawowych elementów tj. stojan, wirnik, cewka, zwora. Uczniowie mają możliwość nie tylko obserwować działanie modeli ale również konstruować działające modele urządzeń elektrycznych bazując na elementach dostarczonych w ramach zestawu.

Duże cewki z otworami przelotowymi 29 x 29 mm do osadzenia rdzenia oraz wymiarach karkasu 54 x 68 x 45 mm pozwalają na demonstrację samodzielnie złożonego modelu na forum całej klasy. Rdzeń ze zworą to dwuelementowy składnik budowy wszelkich obwodów elektrycznych, w których występuje transformacja napięcia. Zarówno rdzeń jak i zwora wykonane są z kształtek wykrajanych ze specjalnej blachy transformatorowej, uformowanych i połączonych w zwarty blok. Ich duże rozmiary 92 x 74 x 28 mm oraz 92 x 28 x 28 mm (zwora) pozwalają demonstrować zasadę działania całej klasie. Elementy wykonane są z trwałych solidnych materiałów. Waga rdzenia ze zworą wynosi 1,55kg.

Uwaga! Do pełnego wykorzystania zestawu niezbędne jest źródło zasilania 24V, które nie wchodzi w skład wyrobu.

Tematy możliwe do realizacji przy użyciu zestawu:

1. Działanie i sposoby łączenia prostownika jedno- oraz dwupołowkowego
2. Wzbudzanie prądu, indukcyjnego magnesem trwałym
3. Wzbudzanie prądu indukcyjnego elektromagnesem
4. Wzbudzanie prądu indukcyjnego przez przerywanie obwodu elektromagnesu
5. Prądnica, budowa i zasada działania
6. Prądnica prądu przemiennego, budowa, zasada działania
7. Budowa i działanie prądnicy ze wzbudzeniem równoległym
8. Silniki prądu stałego, budowa, zasada działania
9. Transformator separujący, jego zastosowanie
10. Zamiana energii elektrycznej na cieplną – spawanie
11. Zamiana energii elektrycznej na cieplną - inne zastosowani
12. Zależność pomiędzy wielkością prądu indukcyjnego a sprzężeniem magnetycznym obwodów transformatora
13. Zastosowanie transformatora do podwyższania napięć
14. Pierścień aluminiowy jako zwój transformatora
15. Wahadło Waltenhofena
16. Rezonans szeregowy
17. Rezonans równoległy
18. Włączanie obwodu elektrycznego zawierającego indukcyjność
19. Przerywanie obwodu elektrycznego zawierającego indukcyjność
20. Wirujące pole magnetyczne
21. Metoda techniczna wyznaczania indukcyjności cewek

UWAGA! Optymalnym źródłem zasilania układów doświadczalnych jest zasilacz prądu stałego i zmiennego o parametrach 24V/10A AC/DC (10A w przypadku doświadczenia Nr 10 – Spawanie). Zasilacz nie wchodzi w skład zestawu.

Wymiary - 490 x 432 x 180 mm
Ciężar - 18,5 kg

 Zestaw konstrukcyjny - laboratoria przyszłości
