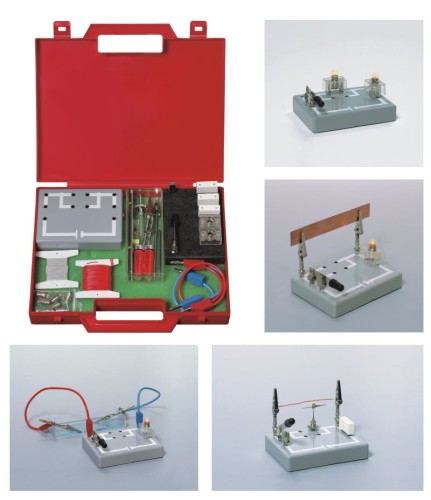

Podstawy elektryczności - zestaw walizkowy 16120

Rozbudowany zestaw pomocy naukowych umożliwiających konstruowanie układów, za pomocą których możemy wywołać i wielokrotnie powtarzać zjawiska fizyczne z dziedziny magnetyzmu i elektryczności. Zestaw umożliwia złożenie silnika prądu stałego z podstawowych elementów tj. stojan, wirnik, cewka, zwora oraz instrumentów pomiarowych tj. model  miernika elektromagnetycznego i magnetoelektrycznego, składającego się m.in. z cewki, skali i wskazówki z łożyskiem. Uczniowie mają możliwość nie tylko obserwować działanie modeli ale również konstruować działające modele urządzeń elektrycznych bazując na elementach dostarczonych w ramach zestawu.

Duże cewki z otworami przelotowymi 29 x 29 mm do osadzenia rdzenia oraz wymiarach karkasu 54 x 68 x 45 mm pozwalają na demonstrację samodzielnie złożonego modelu na forum całej klasy. Rdzeń ze zworą to dwuelementowy składnik budowy wszelkich obwodów elektrycznych, w których występuje transformacja napięcia. Zarówno rdzeń jak i zwora wykonane są z kształtek wykrajanych ze specjalnej blachy transformatorowej, uformowanych i połączonych w zwarty blok. Ich duże rozmiary 92 x 74 x 28 mm oraz 92 x 28 x 28 mm (zwora) pozwalają demonstrować zasadę działania całej klasie. Elementy wykonane są z trwałych solidnych materiałów. Waga rdzenia ze zworą wynosi 1,55kg.

Instrukcja obejmuje 52 ćwiczenia z m.in. następujących tematów: magnesy i pole magnetyczne, opór elektryczny, indukcja elektromagnetyczna, elektroliza, czy odnawialne źródła energii. Liczba ćwiczeń może być znacznie rozszerzona przez modyfikację pewnych układów.

Pomoce dydaktyczne - Zestaw zawiera wszystkie urządzenia i materiały niezbędne do badania podstawowych praw procesów elektrycznych.

Zestaw oparty jest na elementach, które uczniowie poznali w większości już w klasach młodszych. Korzystając z zestawu można zbudować wiele ciekawych obwodów elektrycznych m.in.: łączenie równoległe i szeregowe źródeł zasilania lub odbiorników, działanie termiczne prądu, pomiary napięć i prądów. Realizując kolejne ćwiczenia, uczeń poznaje schematy i symbole graficzne.

Instrukcja zawiera również rysunki gotowych układów, dzięki czemu uczniowie mogą porównać schemat z rysunkiem. Takie zestawienie sprawia, że uczniowie w łatwy sposób zapamiętują symbole poszczególnych elementów.

Zestaw konstrukcyjny z różnych dziedzin przeznaczony do ćwiczeń uczniowskich. W oparciu o zestaw uczeń może konstruować modele mechanizmów maszyn, poznawać proste problemy techniczne, zaznajamiać się z działaniem niektórych maszyn i urządzeń technicznych. Pomoc dydaktyczna wspaniale sprawdzi się w szkolnych laboratoriach przyszłości gdzie uczniowie na bazie rysunków i schematów tworzą konstrukcje demonstrujące podstawy mechaniki.

W skład zestawu wchodzą m.in. kadłub montażowy, płytki robocze, miniaturowa piła tarczowa, podstawka pod baterię, suwak, prowadnica, silniczek na podstawce, koła pasowe, koła zębate, koło zapadkowe, paski napędowe, koło cierne, pierścień gumowy, bęben linowy, krzywka, korba napędowa, ślimak, wał korbowy, pręty montażowe, zapadka, sprężyna, jarzmo, pobierak, wodzik i inne.
