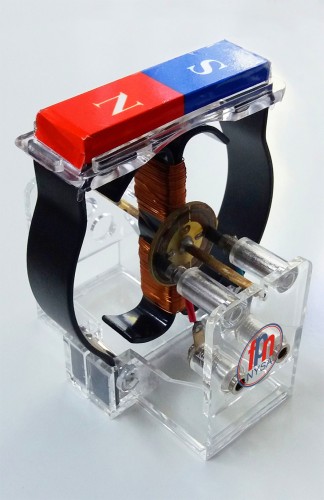

Silnik elektryczny – prądnica prądu stałego

Model dydaktyczny służy do pokazywania budowy prądnicy i silnika na prąd stały i wyjaśnia zasadę ich działania. Pomoc dydaktyczna ma konstrukcję, pozwalającą dostrzec wszystkie części składowe modelu prądnicy.

Model służy do pokazywania budowy silnika na prąd stały oraz wyjaśnia zasady jego działania. Silnik może pracować jako bocznicowy i jako szeregowy. Konstrukcja modelu jest taka, że widoczne są wszystkie jego części. W silniku zastosowano również urządzenie do obracania szczotek o pewien kąt.

Demonstracyjny model silnika i generatora elektrycznego w przystępny sposób ilustruje zasadę działania obu tych urządzeń.

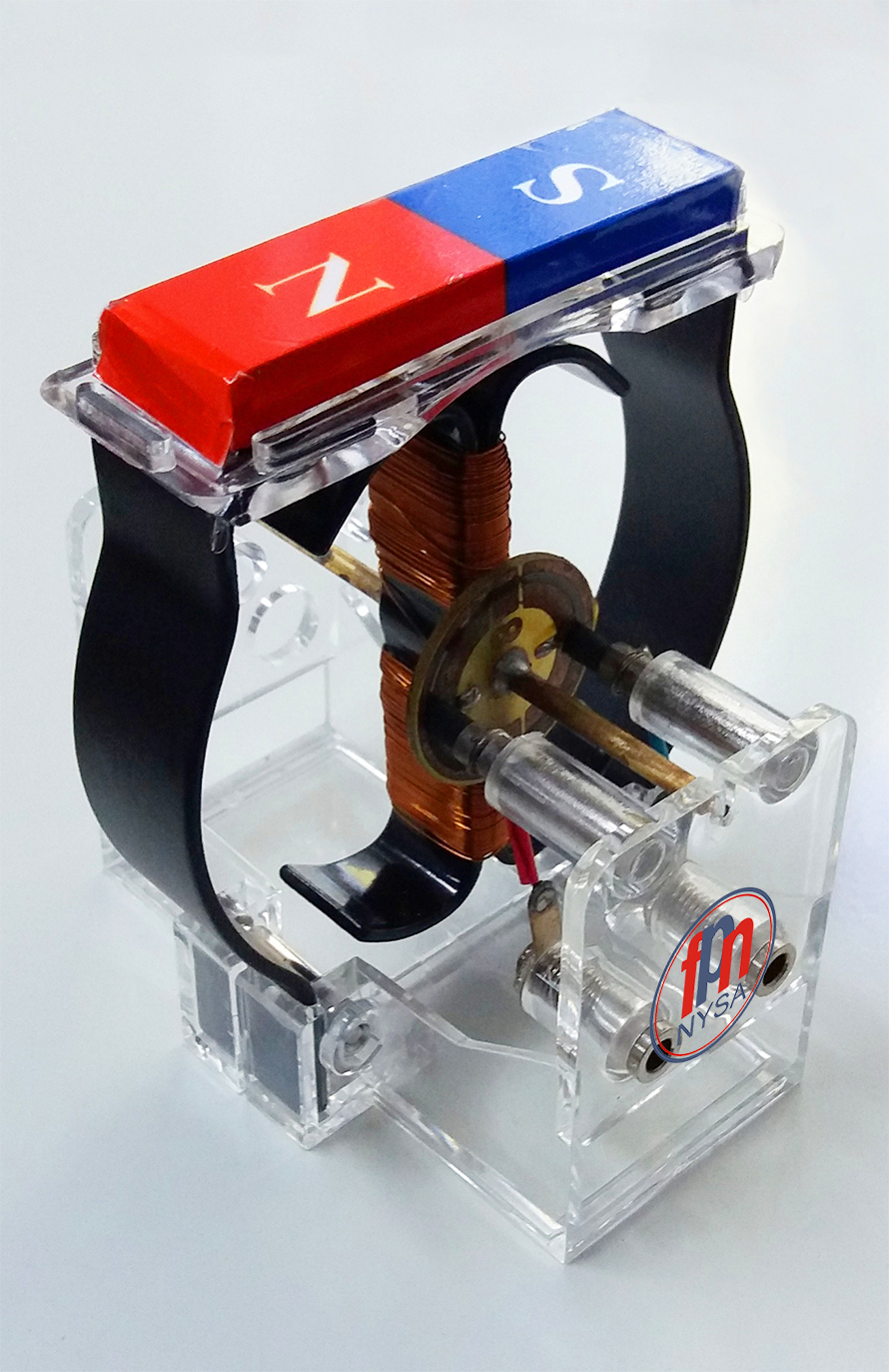

Oferowana pomoc dydaktyczna składa się z solidnej plastikowej podstawy i umieszczonego na niej statora (stojan). Stator wykonany z ferromagnetycznej blachy pomalowanej dwukolorowo: w przypadku zasilania napięciem stałym daje możliwość wizualizacji pola magnetycznego. Cewki (doprowadzenia na stałe połączone - połączenia solenoidów szeregowe) do wytwarzania pola magnetycznego wbudowane są w stator. Na górze statora znajdują się gniazda widełkowe, które doprowadzają zasilanie do elektromagnesu. Wewnątrz statora znajduje się oś z wirnikiem, który stanowi cewka w kształcie prostokąta owinięta taśma izolacyjna również dwukolorowo. Na osi znajduje się korbka i komutator.
