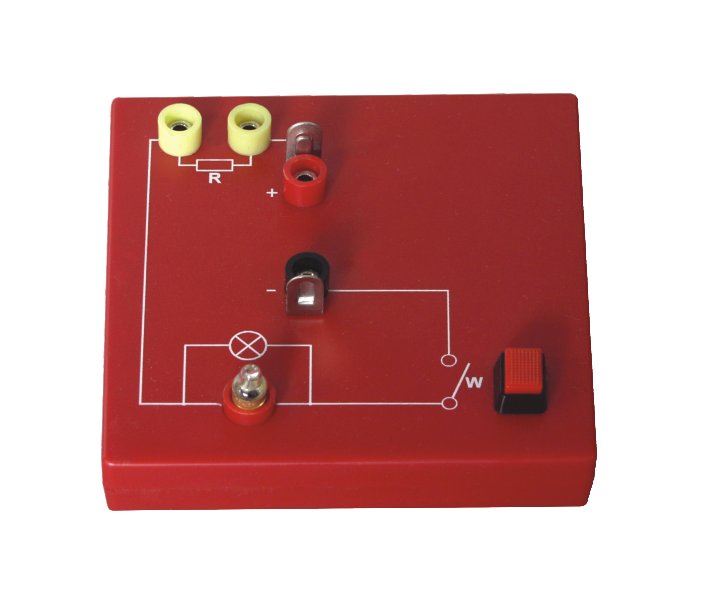

Układ do wykazywania słuszności prawa Ohma

Zestaw dydaktyczny umożliwia tworzenie prostych obwodów elektrycznych według schematów montażowych oraz ideowych z załączonej instrukcji. Po zapoznaniu się z przykładowymi obwodami z instrukcji uczniowie mogą montować własne obwody, bazując na elementach załączonych w zestawie.

Łącząc elementy zestawu można na podstawie schematów budować obwody elektryczne z wykorzystaniem modeli urządzeń elektro-mechanicznych. Konstrukcja modeli pozwala na demonstrację zasady działania podstawowych komponentów wielu urządzeń wykorzystywanych w życiu codziennym.

Zawartość zestawu:

1. gong,
2. przekaźnik elektryczny,
3. wyłącznik przeciążeniowy,
4. wyłącznik bimetaliczny,
5. model grzejnika,
6. wyłączniki,
7. przycisk dzwonkowy,
8. żarówki na podstawce,
9. przewody

Załączona instrukcja zawiera opis czterech bazowych zagadnień, tj. wyłącznik przeciążeniowy, wyłącznik termobimetaliczny, gong elektryczny i przekaźnik elektromagnetyczny.

 Zestaw konstrukcyjny przeznaczony jest do wykorzystania w szkole podstawowej na zajęciach z techniki.

Pomoc dydaktyczna złożona z trzech żarówek oraz odpowiadających im trzech par gniazd zasilających osadzonych w izolacyjnej obudowie umożliwia przeprowadzenie ćwiczeń z zakresu połączeń szeregowych, równoległych i szeregowo-równoległych.

Wymiary - 135 x 70 x 55mm

Na izolowanej podstawce zamocowana jest dioda prostownicza 50V, 1A. Układ może być stosowany jako pojedynczy - prostowanie jednopołówkowe lub z drugą diodą tego samego typu - prostowanie dwupołówkowe z zastosowaniem transformatora z uzwojeniem wtórnym o trzech wyprowadzeniach - z odczepem w środku.
Wymary - 20 x 70 x 135 mm
Ciężar - 0,07 kg

Zestaw oparty jest na elementach, które uczniowie poznali w większości już w klasach młodszych. Korzystając z zestawu można zbudować wiele ciekawych obwodów elektrycznych m.in.: łączenie równoległe i szeregowe źródeł zasilania lub odbiorników, działanie termiczne prądu, pomiary napięć i prądów. Realizując kolejne ćwiczenia, uczeń poznaje schematy i symbole graficzne.

Instrukcja zawiera również rysunki gotowych układów, dzięki czemu uczniowie mogą porównać schemat z rysunkiem. Takie zestawienie sprawia, że uczniowie w łatwy sposób zapamiętują symbole poszczególnych elementów.
