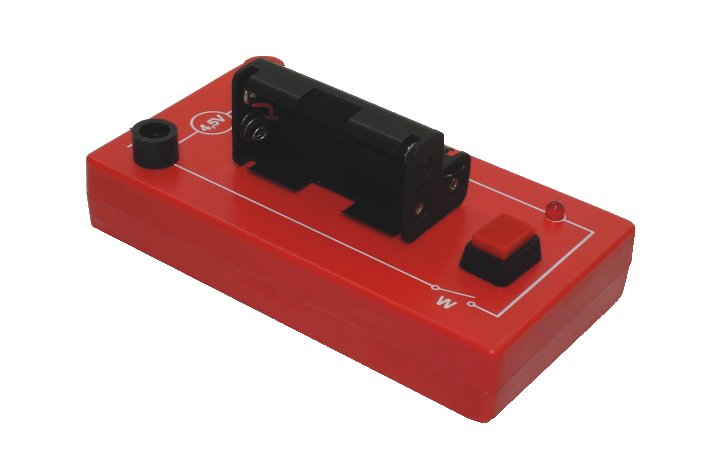

Zasilacz bateryjny z wyłącznikiem 4,5V

Łącząc elementy zestawu można na podstawie schematów budować obwody elektryczne z wykorzystaniem modeli urządzeń elektro-mechanicznych. Konstrukcja modeli pozwala na demonstrację zasady działania podstawowych komponentów wielu urządzeń wykorzystywanych w życiu codziennym.

Zawartość zestawu:

1. gong,
2. przekaźnik elektryczny,
3. wyłącznik przeciążeniowy,
4. wyłącznik bimetaliczny,
5. model grzejnika,
6. wyłączniki,
7. przycisk dzwonkowy,
8. żarówki na podstawce,
9. przewody

Załączona instrukcja zawiera opis czterech bazowych zagadnień, tj. wyłącznik przeciążeniowy, wyłącznik termobimetaliczny, gong elektryczny i przekaźnik elektromagnetyczny.

 Zestaw konstrukcyjny przeznaczony jest do wykorzystania w szkole podstawowej na zajęciach z techniki.

Zestaw oparty jest na elementach, które uczniowie poznali w większości już w klasach młodszych. Korzystając z zestawu można zbudować wiele ciekawych obwodów elektrycznych m.in.: łączenie równoległe i szeregowe źródeł zasilania lub odbiorników, działanie termiczne prądu, pomiary napięć i prądów. Realizując kolejne ćwiczenia, uczeń poznaje schematy i symbole graficzne.

Instrukcja zawiera również rysunki gotowych układów, dzięki czemu uczniowie mogą porównać schemat z rysunkiem. Takie zestawienie sprawia, że uczniowie w łatwy sposób zapamiętują symbole poszczególnych elementów.

Na izolowanej podstawce zamocowana jest dioda prostownicza 50V, 1A. Układ może być stosowany jako pojedynczy - prostowanie jednopołówkowe lub z drugą diodą tego samego typu - prostowanie dwupołówkowe z zastosowaniem transformatora z uzwojeniem wtórnym o trzech wyprowadzeniach - z odczepem w środku.
Wymary - 20 x 70 x 135 mm
Ciężar - 0,07 kg

Pomoc dydaktyczna złożona z trzech żarówek oraz odpowiadających im trzech par gniazd zasilających osadzonych w izolacyjnej obudowie umożliwia przeprowadzenie ćwiczeń z zakresu połączeń szeregowych, równoległych i szeregowo-równoległych.

Wymiary - 135 x 70 x 55mm

Układ służy zapoznaniu ucznia z podstawowymi funkcjami kondensatora, uczy połączeń szeregowych i równoległych kondensatorów (C1, C2) oraz pozwala na doświadczalne wyznaczenie ich pojemności. W skład zestawu wchodzą: podstawa izolowana z włącznikiem i grupą gniazd łączeniowych oraz elementy elektroniczne, tj. kondensator 2200pF, 4700pF oraz rezystory 22kOhm i 47kOhm. Wymiary: 135 x 135 x 50 mm

Na wspólnej podstawce znajduje się silniczek prądu stałego oraz oprawka z żaróweczką. Mogą być one wykorzystywane do montowania prostych obwodów elektrycznych oraz do wykazania cieplnych i mechanicznych skutków przepływu prądu elektrycznego. Źródłem napięcia może być zasilacz prądu stałego, bateryjki płaskie lub akumulatory.

Wymiary - 45 x 70 x 135 mm
Ciężar - 70 G
