Szeregowe i równoległe połączenie żarówek

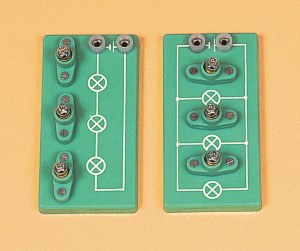

Przyrząd może posłużyć do badania obwodów szeregowych i/lub równoległych żarówek, jak również stanowić cześć większych obwodów elektrycznych. W skład zestawu wchodzą cztery oprawki do żarówek z gwintem E10 (żarówki w zestawie), osadzone na wspólnej, izolacyjnej podstawie. Oprawki połączone są za pomocą ruchomych blaszek, zastępujących przewody połączeniowe. Zaciski elektryczne do przyłączenia elementów zewnętrznych przystosowane są do przewodów z końcówkami widełkowymi.

Łącząc elementy zestawu można na podstawie schematów budować obwody elektryczne z wykorzystaniem modeli urządzeń elektro-mechanicznych. Konstrukcja modeli pozwala na demonstrację zasady działania podstawowych komponentów wielu urządzeń wykorzystywanych w życiu codziennym.

Zawartość zestawu:

1. gong,
2. przekaźnik elektryczny,
3. wyłącznik przeciążeniowy,
4. wyłącznik bimetaliczny,
5. model grzejnika,
6. wyłączniki,
7. przycisk dzwonkowy,
8. żarówki na podstawce,
9. przewody

Załączona instrukcja zawiera opis czterech bazowych zagadnień, tj. wyłącznik przeciążeniowy, wyłącznik termobimetaliczny, gong elektryczny i przekaźnik elektromagnetyczny.

 Zestaw konstrukcyjny przeznaczony jest do wykorzystania w szkole podstawowej na zajęciach z techniki.

Wyłącznik 1-biegunowy stosowany do budowy prostych obwodów elektrycznych.

Wyposażony w dwa gniazda elektryczne fi4 mm.

Rozbudowany zestaw pomocy naukowych umożliwiających konstruowanie układów, za pomocą których możemy wywołać i wielokrotnie powtarzać zjawiska fizyczne z dziedziny magnetyzmu i elektryczności. Zestaw umożliwia złożenie silnika prądu stałego z podstawowych elementów tj. stojan, wirnik, cewka, zwora oraz instrumentów pomiarowych tj. model  miernika elektromagnetycznego i magnetoelektrycznego, składającego się m.in. z cewki, skali i wskazówki z łożyskiem. Uczniowie mają możliwość nie tylko obserwować działanie modeli ale również konstruować działające modele urządzeń elektrycznych bazując na elementach dostarczonych w ramach zestawu.

Duże cewki z otworami przelotowymi 29 x 29 mm do osadzenia rdzenia oraz wymiarach karkasu 54 x 68 x 45 mm pozwalają na demonstrację samodzielnie złożonego modelu na forum całej klasy. Rdzeń ze zworą to dwuelementowy składnik budowy wszelkich obwodów elektrycznych, w których występuje transformacja napięcia. Zarówno rdzeń jak i zwora wykonane są z kształtek wykrajanych ze specjalnej blachy transformatorowej, uformowanych i połączonych w zwarty blok. Ich duże rozmiary 92 x 74 x 28 mm oraz 92 x 28 x 28 mm (zwora) pozwalają demonstrować zasadę działania całej klasie. Elementy wykonane są z trwałych solidnych materiałów. Waga rdzenia ze zworą wynosi 1,55kg.

Instrukcja obejmuje 52 ćwiczenia z m.in. następujących tematów: magnesy i pole magnetyczne, opór elektryczny, indukcja elektromagnetyczna, elektroliza, czy odnawialne źródła energii. Liczba ćwiczeń może być znacznie rozszerzona przez modyfikację pewnych układów.

Model kolektora słonecznego o wydajności ok. 2V/300 mA. Przeznaczony do demonstracji lub ćwiczeń uczniowskich z zakresu konwersji energii światła ciepłego (słońce, lampy żarówkowe, halogeny) na energię elektryczną (prąd stały).

Wymiary: 135 x 70 mm
