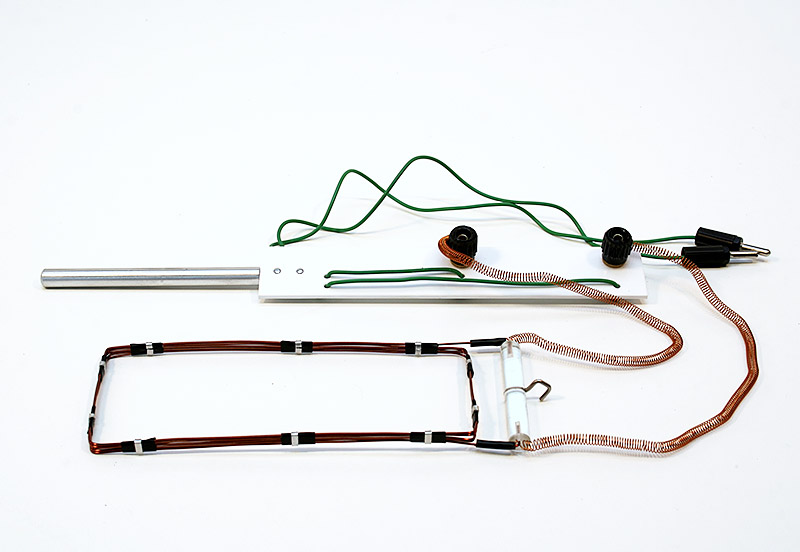

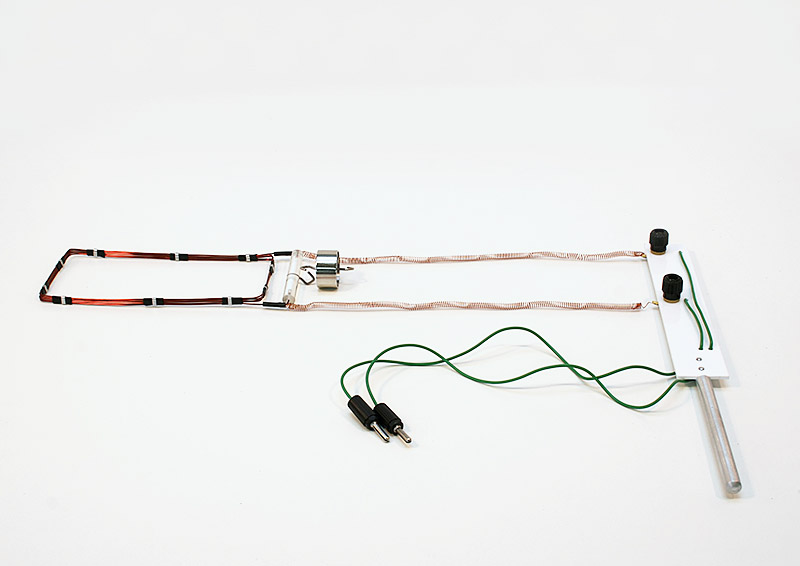

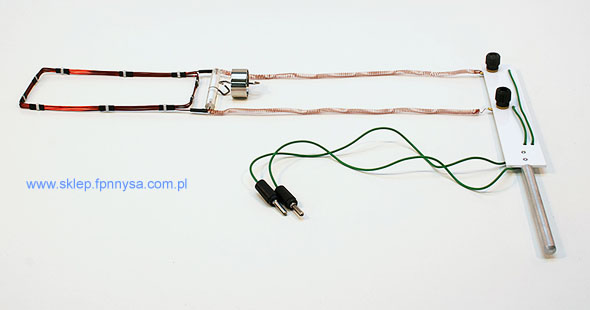

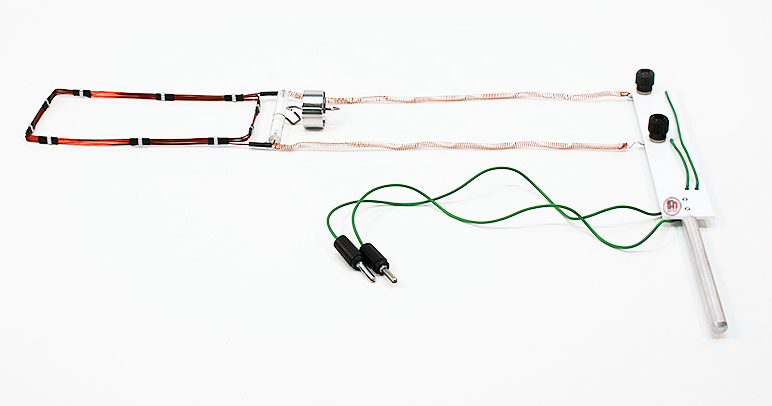

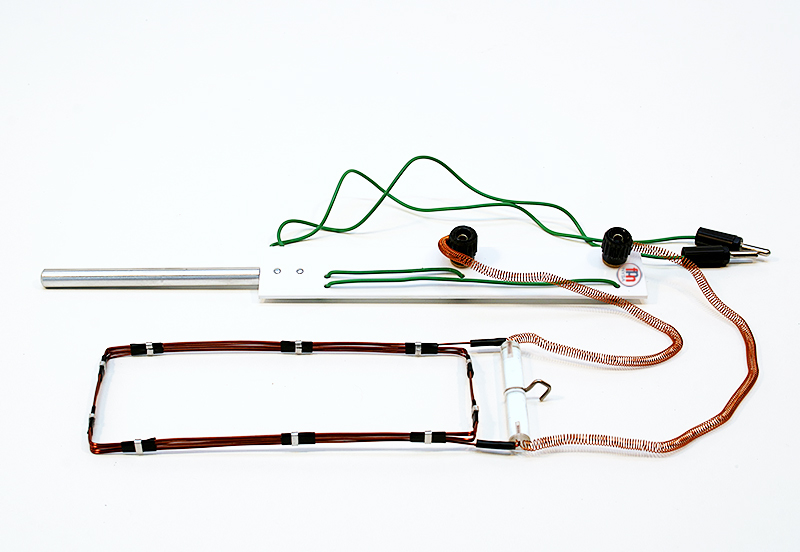

Przyrząd do pomiaru indukcji magnetycznej

Rozbudowany zestaw pomocy naukowych umożliwiających konstruowanie układów, za pomocą których możemy wywołać i wielokrotnie powtarzać zjawiska fizyczne z dziedziny magnetyzmu i elektryczności. Zestaw umożliwia złożenie silnika prądu stałego z podstawowych elementów tj. stojan, wirnik, cewka, zwora oraz instrumentów pomiarowych tj. model  miernika elektromagnetycznego i magnetoelektrycznego, składającego się m.in. z cewki, skali i wskazówki z łożyskiem. Uczniowie mają możliwość nie tylko obserwować działanie modeli ale również konstruować działające modele urządzeń elektrycznych bazując na elementach dostarczonych w ramach zestawu.

Duże cewki z otworami przelotowymi 29 x 29 mm do osadzenia rdzenia oraz wymiarach karkasu 54 x 68 x 45 mm pozwalają na demonstrację samodzielnie złożonego modelu na forum całej klasy. Rdzeń ze zworą to dwuelementowy składnik budowy wszelkich obwodów elektrycznych, w których występuje transformacja napięcia. Zarówno rdzeń jak i zwora wykonane są z kształtek wykrajanych ze specjalnej blachy transformatorowej, uformowanych i połączonych w zwarty blok. Ich duże rozmiary 92 x 74 x 28 mm oraz 92 x 28 x 28 mm (zwora) pozwalają demonstrować zasadę działania całej klasie. Elementy wykonane są z trwałych solidnych materiałów. Waga rdzenia ze zworą wynosi 1,55kg.

Instrukcja obejmuje 52 ćwiczenia z m.in. następujących tematów: magnesy i pole magnetyczne, opór elektryczny, indukcja elektromagnetyczna, elektroliza, czy odnawialne źródła energii. Liczba ćwiczeń może być znacznie rozszerzona przez modyfikację pewnych układów.

Zestaw trzech przyrządów, stworzonych z myślą o demonstracji kształtu linii pola magnetycznego wokół przewodników z prądem. Przewodnik miedziany nawinięty na ramkę z tworzywa sztucznego wbudowany jest w przezroczystą płytę z pleksiglasu wypełnioną opiłkami żelaznymi w roztworze gliceryny, co umożliwia demonstrację ćwiczeń za pomocą rzutnika pisma.

W skład zestawu wchodzą:

• przewodnik prostoliniowy
• przewodnik kołowy
• zwojnica

Napięcie zasilania: 3 - 6V
Prąd obciążenia: ok. 10A

Wymiary: 135mm x 225mm x 130mm
