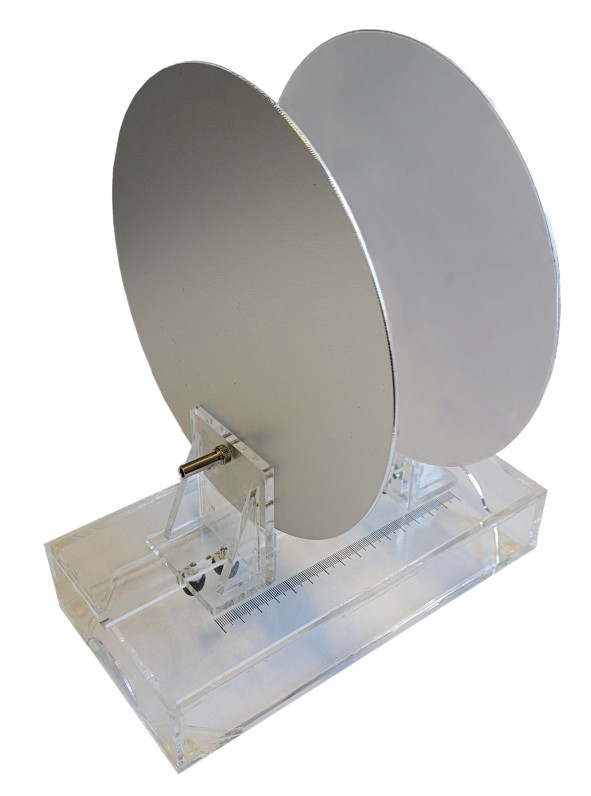

Kondensator płaski - demonstracja jednorodnego pola elektrostatycznego

Przyrząd jest uproszczonym działającym modelem generatorów elektrostatycznych Van de Graffa, służących w technice do wytwarzania niezwykle wysokich napięć rzędu kilku MV.

Model kondensatora płaskiego jest popularnym przyrządem demonstracyjnym stosowanym na lekcjach fizyki z zakresu szeroko pojętej elektrostatyki. Przystosowany jest do współpracy z elektrometrami lub elektroskopami w celu wykazania m.in. zależności pojemności kondensatora od odległości czy też od rodzaju ośrodka między okładkami (przenikalności dielektrycznej). W skład wyrobu wchodzi płyta kondensatora dolna z gniazdem mocującym oraz płyta kondensatora górna z uchwytem.

Średnica płyt: 100 mm

Popularny przyrząd stosowany w doświadczeniach fizycznych z elektrostatyki, za pomocą którego można wykazać, że ładunki gromadzą się na zewnętrznej powierzchni przewodnika i że wewnątrz niego nie ma pola elektrycznego.

Konstrukcja klatki Faradaya bazuje na metalowej tarczy o średnicy 165 mm osadzonej na szklanym pręcie przytwierdzonym do podstawy. Na tarczy ustawiany jest klosz wykonany z metalowej siatki, na którego wierzchołku znajduje się otwór z gniazdem. W gnieździe umieszcza się metalową główkę, która na jednym końcu ma łańcuszek, a na drugim pręt z kulką. Łańcuszek pozwala na łączenie główki z kulką elektroskopu. Z przyrządem dostarczane są dwie główki. Jedna z nich ma pręt z kulką i łańcuszkiem izolowane od gniazda siatki.

Instrukcja zawiera opis trzech bazowych doświadczeń.

Wysokość po złożeniu podstawy, izolującego statywu szklanego oraz siatki: 590 mm

Wymiary siatki: fi160 x 285 mm

Zestaw zawierający pomoce dydaktyczne wykorzystywane przy realizacji obowiązującego minimum programowego z elektrostatyki. Duża puszka elektrometru o wymiarach 20x20x6cm pozwala na demonstrację na forum całej klasy. Tematyka doświadczeń obejmuje następujące zagadnienia: elektryzowanie przez tarcie; oddziaływanie ciał naelektryzowanych; pojemność kondensatora; doświadczenia z elektrometrem; zjawisko indukcji elektrostatycznej i inne.

Części składowe zestawu to: 2 duże elektrometry o wymiarach puszki 20x20x6cm; 2 statywy izolacyjne - na izolacyjnej podstawie osadzony jest słupek dielektryczny wykonany z bezbarwnego szkła o średnicy 15 mm, zakończony stalowym, zabezpieczonym galwanicznie gniazdem mocującym dolnym i górnym (roboczym), służącym do uchwycenia izolowanych elementów; elektrofor (fi200 mm) z dodatkową metalową płytą (fi170 mm); płyty z izolacyjnymi uchwytami: metalowa fi200mm, winidurowa fi200mm, ze szkła organicznego fi200mm,  szklana (bez uchwytu) 200x200mm; 2 wahadło elektryczne z kulkami styropianowymi fi 15mm; neonówka; statyw montażowy; rozbrajacz; komplet lasek do elektryzowania: 2 laski szklane  (lub akrylowe), 2 laski winidurowe; podstawa obrotowa do lasek; 6 przewodów bananowych 4 mm do łączenia piętrowego; 4 uchwyty krokodylkowe na przewody bananowe 4 mm; folia aluminiowa; nici; 2 metalowe kulki fi24mm z łącznikami.
