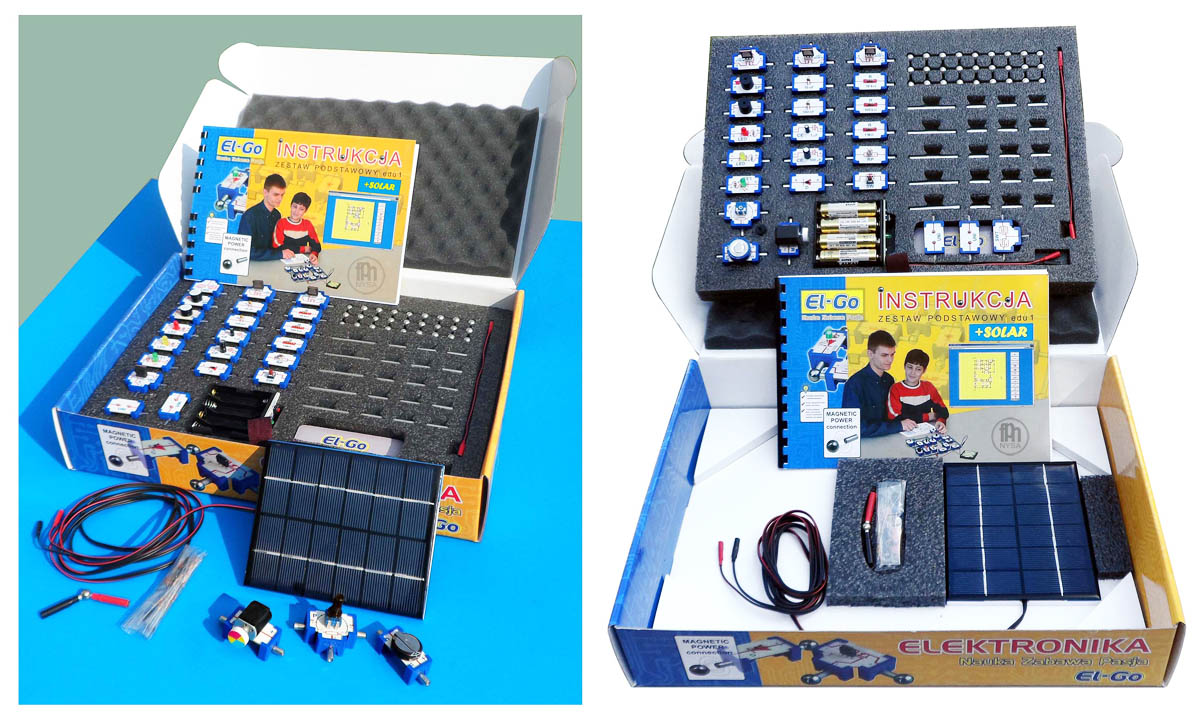

Rozszerzony zestaw edukacyjny służący do budowy obwodów elektronicznych.

Produkt polski wysokiej jakości, wykonany na podstawie zgłoszenia patentowego. Połączenia powstają same w momencie zbliżania do siebie elementów i utrzymywane są siłami magnetycznymi. Gotowy obwód jest przejrzysty - tak jak jego schemat.
Dodatkowe segmenty; silnika elektrycznego, potencjometru, superkondensatora (1 Farad) oraz baterii słonecznej o rozsądnej wielkości (2 W), umożliwiają budowę wielu nowych obwodów - przykładowo, stroboskopu technicznego albo elektrowni fotowoltaicznej.

Dynamiczny rozwój techniki fotowoltaicznej wskazuje, że energia słoneczna stanie się alternatywą wobec klasycznych źródeł energii. Ogniwa fotowoltaiczne (baterie słoneczne) mogą być wykorzystywane zarówno w dużych instalacjach jak też małych indywidualnych systemach zasilania. Użytkownik powinien umieć podjąć właściwą decyzję z jakiego źródła energii będzie korzystał w określonych sytuacjach.

Wyposażenie zestawu w typową baterię słoneczną o stosunkowo dużej mocy oraz w „superkondensator” – najnowocześniejszy aktualnie element akumulujący energię elektryczną – pozwala na budowę praktycznego układu realizującego funkcję elektrowni słonecznej (w odpowiedniej oczywiście skali). Zrozumienie zasady działania instalacji solarnej zbudowanej za pomocą zestawu, realizującej funkcje oświetleniowe (LED), sygnalizacyjne (brzęczyk) lub mechaniczne (silnik elektryczny), pozwoli użytkownikowi na najbardziej efektywne wykorzystanie ogniw słonecznych w podobnych systemach funkcjonalnych.

Zestaw zawiera dwie magnetyczne końcówki sond pomiarowych przystosowane do typowych wtyków bananowych - pozwala to na dokonywanie pomiarów parametrów elektrycznych konstruowanych obwodów dając podstawy do oceny ilościowej efektów użycia systemu fotowoltaicznego.

W instrukcji opisano dodatkowo również ekonomiczne aspekty związane z użyciem baterii słonecznych w naszych warunkach geograficznych.  Wiedza w jakich sytuacjach takie źródło energii może być korzystne ekonomicznie oraz jakie są jego ograniczenia i niezbędne warunki pracy jest bardzo cenna, ponieważ powszechnie często jest zafałszowana tendencyjnymi tekstami reklamowymi producentów lub oferentów systemów solarnych.

 Zestaw pozwala zorganizować obszerny blok zajęć z techniki lub zajęć pozalekcyjnych we wszystkich typach szkół. Za jego pomocą uczniowie mogą dowiedzieć się jak działają elementy elektroniczne oraz zbudować obwody reagujące bezdotykowo na polecenia, emitujące dźwięki lub efekty świetlne. Jest to zestaw indywidualny, zbudowany w oparciu o nowoczesne elementy elektroniczne i zabezpieczony przed uszkodzeniami elektrycznymi, sprawdza się również przy pracy w grupach 2..4 osobowych. Posiadanie kilku takich zestawów pozwala na zorganizowanie w szkole nowoczesnej pracowni elektronicznej.

Uwaga: Zestaw nie zawiera 4 baterii AA.

Opakowanie:  pudełko z mikrofali oklejonej i foliowanej

Wymiary brutto:  36,0 x 26,5 x 7,0 cm

Specyfikacja:

1.         Moduł zasilania dostosowany do baterii AA  (R6)  ...………….….…  1 szt.

Zasilacz posiada wyprowadzenia magnetyczne kompatybilne z zestawem. Integralną częścią zasilacza jest układ elektronicznego bezpiecznika chroniącego przed uszkodzeniem elementy do niego podłączane. Układ bezpiecznika wykonany jest w technologii montażu powierzchniowego (z użyciem nowoczesnych elementów SMD). Na zewnątrz wyprowadzona jest dioda LED sygnalizująca stan pracy bezpiecznika i włącznik. Pojemnik zasilacza dostosowany jest do czterech baterii AA (R6).

2.         Segment z elementem elektronicznym    ….………………………… 19 szt.

Włącznik (SW) … 1szt.   Fotorezystor  (RP) … 1szt.   Dioda świecąca LED (LED) … 3szt.   Tranzystor polowy MOSFET kanał-n … 3szt. (2xTR, 1xTL)    Rezystor - opornik  (R) … 3szt.   Dioda prostownicza (D) … 1szt.   Kondensator (C, CE) … 4szt.   Głośnik (SP) … 1szt.   Buzzer (BUZZ) … 1szt.   Sensor dotykowy (SWT) … 1szt.

3.         Segment uniwersalny z zaciskami (UNI)  …........………………..….  2 szt.

W gniazdkach segmentu można umieścić dowolny element dwukońcówkowy o średnicach wyprowadzeń do ok. 0,5 mm.

4.         Łącznik krótki    ……………………………………………………....… 15 szt.

            Łącznik długi    ……………………………………………………….….  5 szt.

Łączniki rurkowe są wykonane z miedzi i posiadają końcówki magnetyczne. Powierzchnia elementów pokryta jest powłoką galwaniczną zapewniającą dobry i trwały kontakt elektryczny. Łączniki w połączeniu z kulkami węzłowymi stanowią doskonale przewodzące prąd złącze elektryczne. Kulka kontaktuje się z rurką na całym jej obwodzie w wyniku zachowania mikro odstępu od utrzymującego ją magnesu (magnes nie uczestniczy w połączeniu elektrycznym).

5.         Łącznik elastyczny  ……………………………………………….….…. 1 szt.

Kabelek z końcówkami magnetycznymi.

6.         Kulki węzłowe    …...........……………………………………………..  27 szt.

Kulki węzłowe posiadają podwójną powłokę galwaniczną zapewniającą dobry i trwały kontakt elektryczny (podobnie jak styki w profesjonalnych przekaźnikach). Kulki w połączeniu z łącznikami rurkowymi stanowią doskonale przewodzące prąd złącze elektryczne.

7.         Wybrane elementy elektroniczne do modułów uniwersalnych    ...  30 szt.

Przykładowe elementy do zastosowania w segmentach UNI - typowe oporniki, kondensatory, dioda LED, termistor.

Elementy rozszerzające zestaw podstawowy:

8.         Bateria słoneczna  ……………………………………………………… 1 szt.

  Napięcie 6V

 moc max. 2W

9.         Silnik elektryczny (M) … 1 szt.    Superkondensator 1Farad  (CE 1F) … 1 szt.

Potencjometr (P) … 1 szt.        Dioda LED biała z opornikiem  … 1 szt.

10.       Sondy magnetyczne pomiarowe (adapter kulka – wtyk bananowy) ….. 2 szt.

11.       Instrukcja rozszerzona

Zawiera tzw. popularnonaukowy wstęp przybliżający podstawowe pojęcia elektryczne takie jak prąd , napięcie, oporność. Instrukcja przedstawia podstawowe prawa elektryczne pozwalające zrozumieć działanie konstruowanych obwodów i intuicyjnie tłumaczy zasadę działania kilkunastu przedstawionych w niej schematów.
